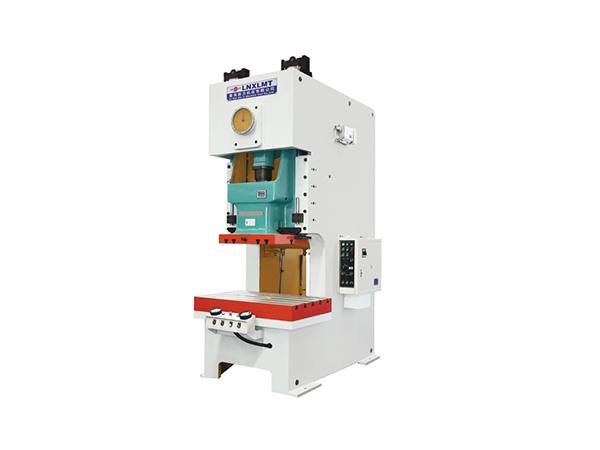

Press

JF21-63/JF21-80/JF21-100/JF21-125/JF21-160/JF21-200/JF21-250/JF21-315/JF21-400

主要技术参数	Main Specification	JF21-63	JF21-80	JF21-100	JF21-125	JF21-160	JF21-200	JF21-250	JF21-315	JF21-400
公称力 kn	Nominal Force	630	800	1000	1250	1600	2000	2500	3150	4000
公称力行程 mm	Nominal Force Stroke	4	4.5	5	5	6	6	6	6	6
滑块行程 mm	Slide Stroke	120	120	140	160	180	200	200	220	220
滑块行程次数	Slide Trip	60	50	50	50	45	40	40	38	38
最大装模高度 mm	Max. Die Height	270	300	320	370	400	450	450	500	500
装模高度调节量 mm	Die Height Adjustment	60	80	90	100	110	110	110	120	120
滑块中心到机身距离 mm	Distance between Slide center to frame	270	300	350	360	390	430	450	500	500
工作台尺寸 mm	Table Size	500*850	570*860	650*1000	700*1100	760*1200	840*1400	880*1500	940*1700	940*1850
工作台板孔尺寸 mm	Table Plate Hole Size	160	160	160	160	180	200	250	250	250
工作台板厚度mm	Bolster Thickness	80	90	110	120	150	180	180	200	200
滑块底面尺寸 mm	Slide Base Size	400*480	430*560	480*580	520*620	580*700	650*880	700*930	720*1000	720*1000
模柄孔尺寸 mm	Shank Hole Size	50*60	60*80	65*80	70*80	70*100	70*100	70*100	70*100	70*100
立柱间距 mm	Distance Between Column	560	590	640	640	660	820	950	1050	1050
电机功率 kw	Motor Power	4/5.5	4/7.5	4/7.5	6/11	6/15	6/15	6/22	6/30	6/37
外形尺寸 mm	Overall Dimension	161512002570	191513852820	210013903000	190014003350	204014803300	237016003600	269016003600	340081950*4100	380022004300
重量 kg	Weight	5500	7500	9200	9800	13200	19500	20330	34700	43000
