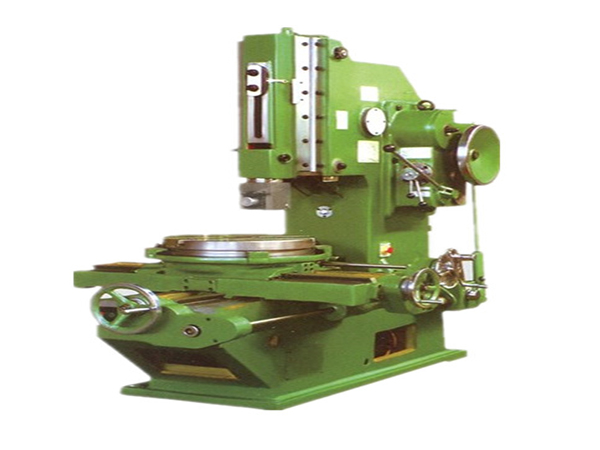

B5020/B5032

主要技术参数

Main Specifications

B5020

B5032

滑枕最大行程  mm

Max. RAM Stroke

220

340

滑枕最大插销长度  mm

Max. length of RAM Slotting

200

320

滑枕运动次数  times/min

RAM Movement Times

32,50,80,125

20,32,50,80

滑枕倾斜角度 °

Tilt Ram

0-8

0-8

工作台直径  mm

Table Diameter

500

630

滑枕垂直调整距离  mm

Vertical Adjustment of Ram Distance

230

315

刀头支撑面到床身前壁间距离 mm

Head Bearing Surface to the bed from front wall

485

600

工作台面至滑架下端间距离 mm

Between Table Surface to lower carriage distance

320

490

工作台最大纵向移动距离  mm

Table Max. Longitudinal Movement Distance

500

630

工作台最大横向移动距离  mm

Table Max Lateral Movement Distance

500

560

工作台最大回转角度 °

Max. Swivel table

360

360

工作台纵横机动进给量范围  mm

Table Aspect Motorrized Feed Range

0.08-1.21

0.08-1.21

工作台回转进给范围  mm

Table Rotation Feed Range

0.052-0.783

0.052-0.783

电机功率 kw

Motor Power

3

4

机床重量 kg

Weight

2200

3000

外形尺寸（L*W*H）mm

Overall Dimensions

1916*1305*1995

2261*1495*2245
